일러스트로 입체 도형 그리기 1탄
블로그를 시작한다고 하니 그동안 물어보고 싶었던 것들을 물어보는 지인들이 생겼습니다.
그냥 물어봐도 되는데 이렇게 소스를 주시니 감사합니다!
건너 건너 지인이 물어본 내용은

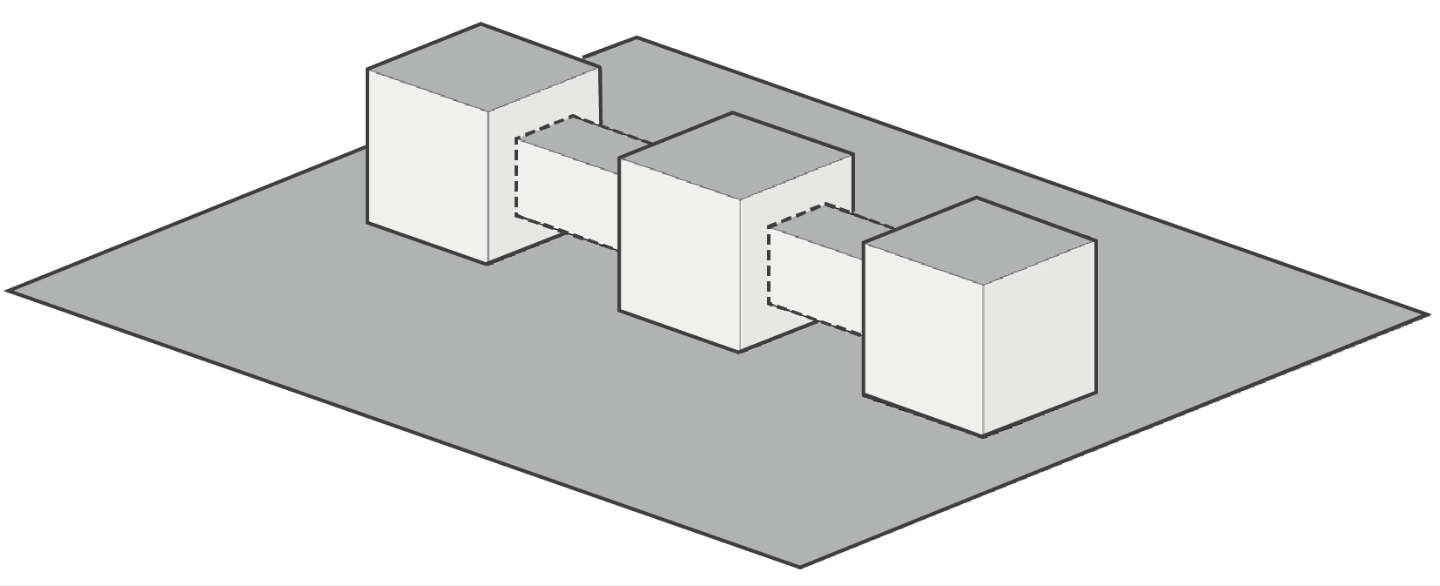

정육면체와 육면체 그리고 기울어진 바닥 형태를 그리는 작업이었습니다.
아마 이 작업을 한 번 따라 하고 나면 일러스트로 웬만한 도형 그리기는
충분히 할 수 있을 것입니다.
 |
 |
사용한 단축키 리스트
파일 열기 : Ctrl+N
선택 도구 (검은색 마우스 커서) : V
직접 선택 도구 (흰색 마우스 커서) : A
펜 툴 : P
레이어 아래로 내리기 : Ctrl + ]
1. 작업할 대지 만들기
인쇄물로 작업할지, 웹으로 보여주는 것을 작업할지에 따라 다르다.
우선 인쇄물이라 가정하고 A4 사이즈로 작업을 시작해보자.
Ctrl+N (파일-새로 만들기)를 눌러 새창 만들기.
아래와 같은 창이 뜨면
인쇄 탭을 클릭 > A4 클릭 > 우측에서 파일 제목 입력 (원하는 제목으로) >
방향을 가로로 (파란색)으로 설정 > 나머지는 그대로 두고 만들기 클릭.
다음 화면과 같은 하얀색 작업 영역이 열릴 것이다.
*작업 영역이 위와 같지 않다면 추후 추가되는 하단 링크를 클릭.
(작업 영역 설정 방법)
우선 윈도우 - 작업 영역 - 필수 클래식 선택
2. 정육면체 만들기
1) 좌측 도구 모음에서 사각형을 길게 누른 후 다각형 도구 클릭
2) 빈 화면 더블클릭하여 적당한 반경의 육각형 만들기
3) 아래와 같은 도형이 만들어지면
좌측 도구 모음에서
회전 도구를 더블클릭하여 설정창을 띄운 후
도형을 90도로 회전하기
4) 단축키 A를 누르면 직접선택도구로 검은색 마우스 포인터가 아닌 흰색 마우스 포인터로 바뀐다.
그 상태에서 모서리와 면을 선택하여 맨 위에 참고했던 도형의 겉모습 만든다. (동영상 참고)
5) 겉모습이 완성된 후 내부에 선을 그려준다.

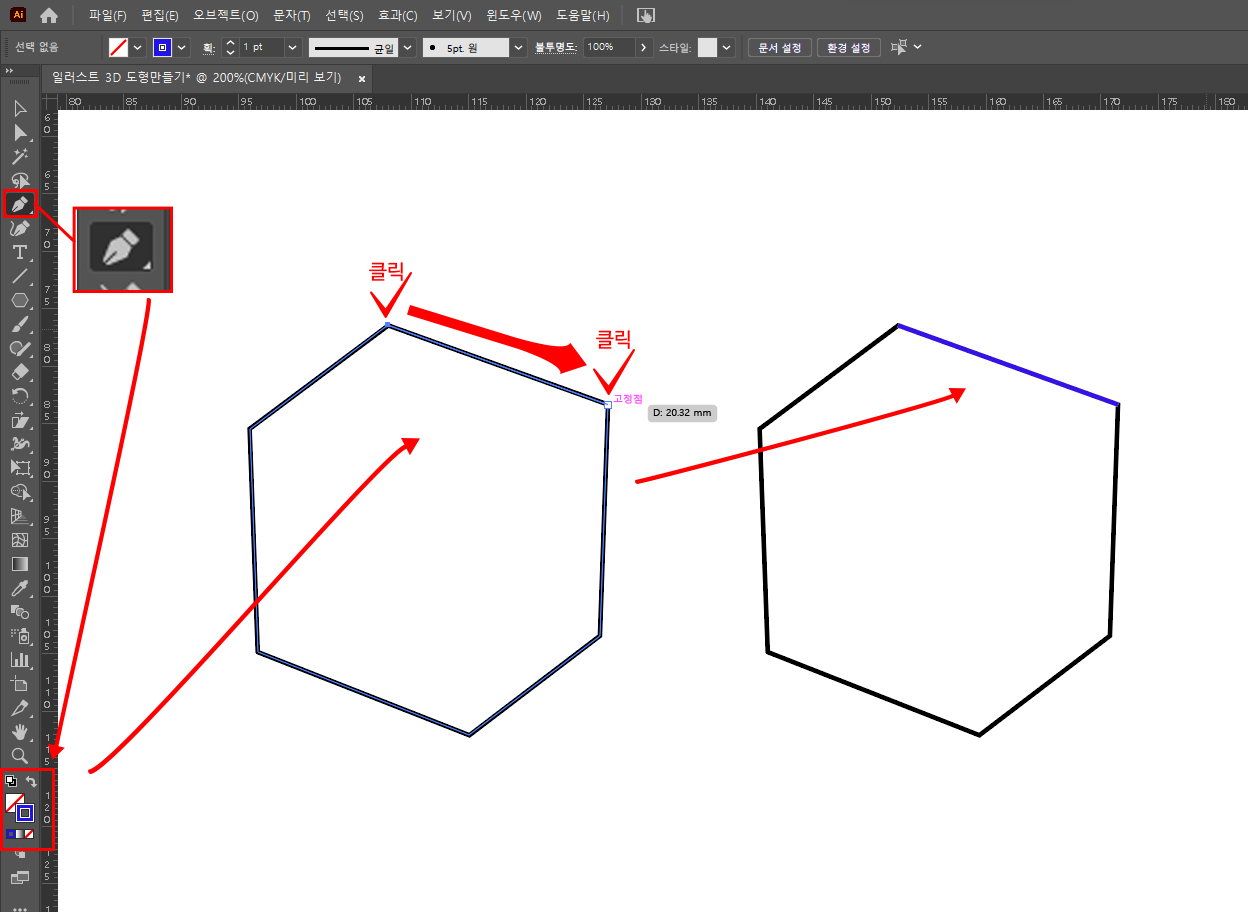

펜툴을 선택 후 (단축키 P) > 그리려는 선이 잘 보이도록 배경색을 지우고(배경색 클릭 > 빨간색 "/" 클릭),
선 색을 변경(선 색 더블 클릭 한 후 원하는 색으로 변경) 한 후
> 한 점을 기준 삼아 클릭한 후 다른 점으로 마우스 이동 후 클릭하여
아래와 같이 파란색 선을 그린다.
6) 선을 그린 후 선택도구(V)로 선을 선택 > 드래그 하여 적당한 위치에 둔다.
7) 나머지 선 그리기
펜툴(P)로 방금 그린 선의 오른쪽 끝점에 마우스를 가져가면
펜 도구 끝에 "/ " 슬러시 모양이 생긴다.
연결할 수 있다는 뜻임으로 그 상태에서 클릭 후
아래와 같이 육각형 우측 끝부분으로 마우스를 끌고 가서 나머지 선을 그린다.
8) 남은 선도 그리면 육면체 겉모습 완성.
9) 선 색 변경
선택도구(V)로 색과 선 두께를 변경할 선을 선택 > 상단에 패스 정보 혹은 우측에 획 메뉴에서
선 색과, 선 두께를 원하는 형태로 설정.
10) 육면체 색 넣기
육면체를 만들 때 선으로만 만들었기 때문에 색을 넣을 도형을 따로 제작해야 함.
아까 색과 두께를 변경했던 육면체 안쪽의 선을 자물쇠로 잠근 후 변형되지 않도록 함
(자물쇠는 자물쇠 모양이 있는 위치에 빈 네모칸을 누르면 자물쇠 활성화됨)
다음 아까 선을 그렸던 방법처럼
선을 따라 펜툴(P)로 위칸 네모 옆쪽 네모를 각각 그려줌
그리는 방법은 아래 동영상 참고
선택 툴(V)로 빈 영역 클릭하여 어떤 객체도 선택되지 않은 상태로 시작
펜툴(P)로 꼭짓점을 이어서 사각형 그리기 / 마지막에 펜툴 끝에 o 모양이 되면 클릭한다. 그러면 사각형 생성
같은 방법으로 선택 툴로 빈 영역 클릭 후 사각형 만들기 반복
다음 사각형을 선택한 후 좌측 툴바에서 선 색은 지우고 (선 색 선택 후 빨간 대각선 클릭) >
배경색을 원하는 색으로 넣어준다. (배경색 더블클릭하여 색 선택)
색을 모두 변경했다면
선택 툴(V) 상태에서 Shift를 누른 채 색이 칠해진 네모 세 개를 클릭한다.
그 상태에서 Ctrl + ]를 눌러서 가장 아래로 레이어를 이동한다.
아까 패스에 걸었던 자물쇠를 풀어주면
아래와 같은 육면체 완성
나머지는 다음 글에....
